名古屋三和クリエーション株式会社
| 出展者名 | 三和クリエーション株式会社 |
|---|---|
| 英文社名 | SANWA CREATION Co.,Ltd. |
| 小間番号 | 6A-601-10 |
| 住所 |
〒211-0051 神奈川県 川崎市中原区宮内1-26-8 |
| Address |
1-26-8 Miyauchi, Nakahara Ward, Kawasaki, Kanagawa, Japan |
| ホームページURL | http://www.sanwa-creation.co.jp/ |
| メールアドレス | |
| 電話番号 | 044-740-6800 |
| Telephone | +81-44-740-6800 |
| PR文 | 弊社は超硬合金やファインセラミックス、ハイス等で製作したピン、シャフト形状の製品を、大手工具メーカー、電子部品メーカー、自動車部品メーカー、測定器メーカー、半導体メーカーへ供給しております。外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位：mm）の高精度加工が得意です |
| 代表的な出展製品 |
|

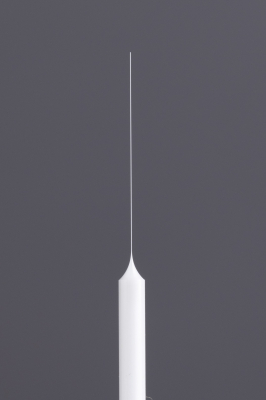

| 出展製品[1] | 髪の毛より細い！極小径ピンゲージ |
| 出展製品詳細[1] |
高精度極小径の内径測定を可能にする、極小径ピンゲージ。 ホルダーの材質は樹脂またはSUSです。 高硬度材（超合金・ジルコニアセラミックス）ピンゲージとしては業界最小径にして超高精度品となります。 必要に応じて「校正証明書」「トレサビリティ体系図」を 発行可能（費用別途）です。ご希望の寸法規格・精度を ご指定いただければお見積りいたします。 お気軽にご相談ください。 極小径ピンゲージ 一体型タイプ 高精度極小径穴の内径測定を可能にする、 極小径ピンゲージ。 軸から先端のピン部を加工で仕上げた一体型タイプです。 高硬度材（超合金・ジルコニアセラミックス）ピンゲージとしては業界最小径にして超高精度品となります。 必要に応じて「校正証明書」「トレサビリティ体系図」を 発行可能（費用別途）です。ご希望の寸法規格・精度を ご指定いただければお見積りいたします。 お気軽にご相談ください。 |

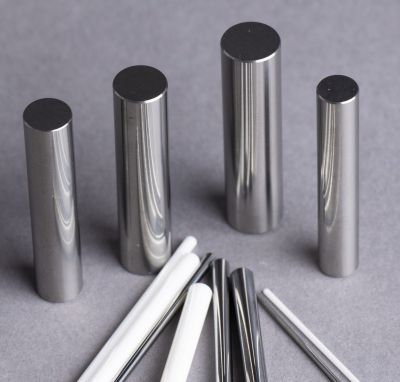

| 出展製品[2] | ±0.1μmから製作可能！高精度ピンゲージ |
| 出展製品詳細[2] |
超硬合金製ピンゲージです。 超精級はマスターピンゲージとしてご使用できます。 外径（φD）φ0.1mm～10mm、全長40～60mmの ご希望のサイズで製作可能です。 必要に応じて「校正証明書」「トレサビリティ体系図」を 発行可能（費用別途）です。ご希望の寸法規格・精度を ご指定いただければお見積りいたします。 お気軽にご相談ください。 |
| 出展製品[3] | 腐食や汚れに強い！セラミックスピンゲージ |
| 出展製品詳細[3] |
素手で直接扱うことができます。 ・薬品耐性があるので万が一薬品等が掛かっても 洗い流すことができます。 ・セラミックスは非磁性素材となります。磁性NG の環境下でも使用できます。 ・検査対象物がセラミックスの場合、超硬製や鋼製 ピンゲージを使用することで金属痕が付くことを があります。それを避けるため、セラミックス ピンゲージが採用されるケースがあります 通常タイプ 直径：φ0.1～φ6 公差： ±0.3μm ～±1μm 真円度：0.3μ～0.8μ 表面粗：Ra0.05～Ra0.2 極小径タイプ 直径：φ0.03～φ0.99 公差：±1μm 用途 ・小径穴の内径測定用 ・測定器校正用のマスターピンゲージ etc. |
| 出展製品[4] | ホトベール穴φ0.02mm加工 |
| 出展製品詳細[4] | マシナブルセラミックスであるホトベールに穴φ0.02ｘ深さ0.15mm(貫通)の加工サンプルを展示いたします |
| 出展製品[5] | ダイヤモンド/PCD製治工具 |
| 出展製品詳細[5] |
弊社のダイヤモンドＶレストはモーターメーカー様の 量産切削ラインやピン・シャフトの真円度検査、 丸棒ワークの研削加工における製品の受け台など 幅広くご利用頂いております。 使用状況にもよりますが、超硬合金製のＶレストと比較して 10～40倍耐摩耗性がＵＰしています。 ダイヤのため潤滑油等の油を使用せず加工することが可能になり、給油ユニット、油のメンテナンスが不要になります。 センターレス用 ワークレスト センターレス研削盤のブレード（ワークレスト）に ご利用頂いています。 弊社のダイヤモンドブレード（コンパックスブレード）の 交換サイクルは、超硬合金製 ワークレストと比較して 300倍の耐摩耗性ＵＰするというデータが出ております。 さらに、ダイヤモンド部分の再研磨や交換修理も対応も しており、台金のリサイクルが可能です。 |
| 出展製品[6] | パイロットピン |
| 出展製品詳細[6] |
位置決めピンです。 製品の穴や材料の捨て穴にピッチズレ防止などの目的で 挿入し位置を決めを行います。 高い耐食性や非磁性を求められる金型や装置で使用される 場合は材質をジルコニアセラミックスでご提案しています。 材質：超硬合金、ジルコニアセラミックス、SKH |

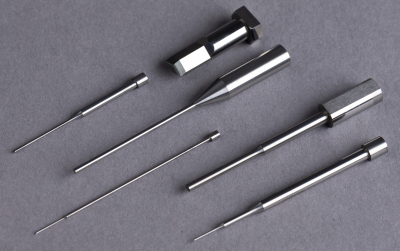

| 出展製品[7] | パンチピン |
| 出展製品詳細[7] |
インクジェットプリンターのヘッドの精密穴加工や、 半導体・電子部品を搬送するキャリアテープの加工、 コネクター部品のステンレス加工等で使用されてます。 また銅箔やアルミ箔など極薄材のプレス加工では 先端の材質をPCD（人工多結晶ダイヤモンド）にする事でパンチへの焼き付きを低減しパンチの長寿命化を実現しています。 |
| 出展製品[8] | 異形＆偏芯ピン |
| 出展製品詳細[8] |
楕円、スクエア、三角～多角、偏芯等様々な形状のニーズにお応えします。 モールドのコアピンやプレス金型のパイロットピンとして 使用される他、三角柱タイプはリーマとしても 使用されています。 また金型の小型化により金型内部の空間を有効活用する 目的でシャンクから先端部を偏芯させてパンチを 製作する事もあります。 材質：超硬合金、ジルコニアセラミックス、SKH |

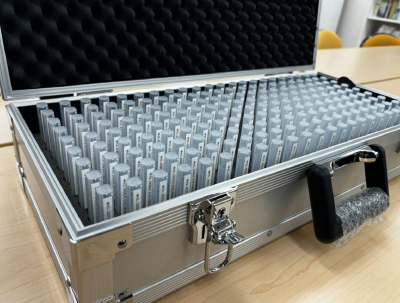

| 出展製品[9] | ピンゲージセット |
| 出展製品詳細[9] |
1. 複数サイズを一度に揃えられる ピンゲージのセットには、一定の範囲内のサイズ（任意で選定できます）が含まれているため、用途に応じて適切なサイズをすぐに選べるのがメリットです。単品で必要な都度購入する手間を省けます。 2. 測定作業の効率化 セットには0.01mm単位や0.05mm単位でサイズが揃っているものが多いため、穴径や加工精度の確認をスムーズに行えます。測定のたびにサイズを探す手間が減り、作業効率が向上します。 4. 保管・管理がしやすい セットには専用のケースが付属していることが多く、紛失を防ぎ、管理しやすいのが利点です。バラで購入すると管理が煩雑になりますが、セットなら順番に並べて保管でき、サイズごとの管理が簡単になります。 5. 幅広い用途に対応可能 セットなら、想定していなかったサイズの測定が必要になった場合でも、手持ちの中から適切なものをすぐに選べます。特に試作や研究開発の現場では、事前に想定していない測定ニーズに柔軟に対応できるのがメリットです。 |
| 出展製品[10] | スタックピン（位置決めピン/小径ピン）SKH51、超硬合金等 |
| 出展製品詳細[10] |
外径はΦ1～、全長は8L程度から対応 ピンの両側に面取りを付けることもできます 精度：φ±0.005（より高精度公差も可能）、外径表面粗さRa0.1以下可能 材質：SKH51（HRC60以上）、SUS材、超硬合金etc 小ロットから製作できますのでお気軽にご相談ください |
| 出展カテゴリ |
A. 金型・金型材・金型部品等金型部品 D. 切削工具超硬工具 ダイヤモンド工具 N. 精密部品加工技術切削加工 研削加工 微細・超精密加工 各種測定機器 |
